OPIS:
Nakrętki motylkowe firmy ITA Fasteners są wyposażone w dwa płaskie i szerokie występy, które ułatwiają częste regulacje, które muszą być wykonywane ręcznie. Powszechnie reguluje się je bez użycia narzędzi, dlatego są jednymi z najpopularniejszych elementów złącznych stosowanych przy remontach domów. Charakteryzują się także wyrazistą estetyką, co czyni je atrakcyjnymi wizualnie dla klientów. Zasadniczo ten element mocujący może być stosowany w zastosowaniach takich jak pokrętła regulacji maszyny, gdzie wymagany jest łatwy i szybki dostęp.
Należy pamiętać, że nakrętki te nie nadają się do zastosowań, które muszą wytrzymywać wiele wibracji. Może to poważnie uszkodzić powierzchnię, do której został przymocowany, a także poluzować nakrętkę z jej położenia. Dlatego niezwykle ważne jest dokładne zbadanie jego zdolności do przenoszenia wibracji, a następnie wykorzystanie go w przypadku zastosowań wymagających dużej konserwacji i zastosowań krytycznych. Jest dostępny w wykonaniu ze stali nierdzewnej, stali węglowej i stali stopowej, aby wytrzymać większe zużycie, a jednocześnie uczynić go bardziej odpornym na korozję.
NORMY WYMIAROWE:
DIN 315, ANSI B 18.17
ZAKRES ROZMIARÓW:
Metryczne: od M3 do M12
Cale: zero
WYMIARY NAKRĘTKI
DIN 315 - Nakrętki motylkowe cale

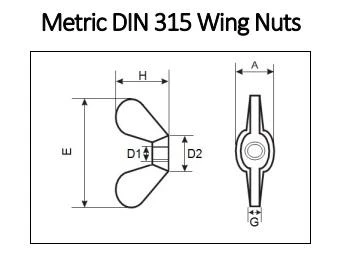

WYMIARY NAKRĘTEK KRZYŻKOWYCH DIN 315
|
D1 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M20 |
M24 |
|
D2 maks |
8.0 |
11.0 |
13.0 |
16.0 |
20.0 |
23.0 |
28.0 |
29.0 |
35.0 |
44.0 |
|
E maks |
20.0 |
26.0 |
33.0 |
39.0 |
51.0 |
65.0 |
72.0 |
73.0 |
90.0 |
110.0 |
|
G maks |
1.9 |
2.3 |
2.3 |
2.8 |
4.4 |
4.9 |
6.0 |
6.4 |
6.9 |
9.4 |
|
Maks. wys |
10.5 |
13.0 |
17.0 |
20.0 |
25.0 |
33.5 |
36.0 |
37.5 |
46.5 |
56.5 |
|
A |
8 |
10 |
12 |
16 |
20 |
23 |
23 |
28 |
36 |
45 |
|
Waga kg/1000szt |
2 |
3.5 |
5.9 |
8.7 |
14.8 |
37.8 |
75 |
86 |
161 |
260 |

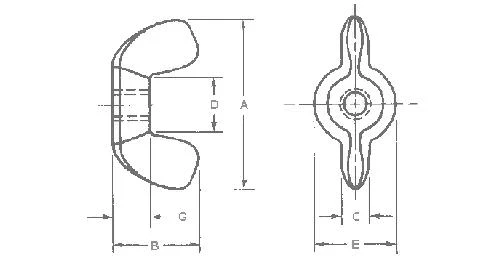

NAKRĘTKA MOCNA - CALE
WSZYSTKIE DANE WYMIAROWE PODANE W CALACH
|
ROZMIAR |
THDSPERINCH |
SERIA |
A |
B |
C |
D |
E |
G |
||||||
|
|
|
|
Rozpiętość skrzydeł |
Wysokość skrzydła |
Skrzydło Grube |
Między skrzydłami |
|
|||||||
|
|
|
|
maks |
Min |
maks |
Min |
maks |
Min |
maks |
Min |
maks |
|||
|
3(0.0990) |
48,56 |
Hvy. |
0.72 |
0.59 |
0.41 |
0.28 |
0.11 |
0.07 |
0.21 |
0.17 |
0.33 |
0.29 |
0.14 |
0.1 |
|
4 (0.1120) |
40,38 |
Hvy. |
0.72 |
0.59 |
0.41 |
0.28 |
0.11 |
0.07 |
0.21 |
0.17 |
0.33 |
0.29 |
0.14 |
0.1 |
|
5 (0.1250) |
40, |
Lgt. |
0.72 |
0.59 |
0.41 |
0.28 |
0.11 |
0.07 |
0.21 |
0.17 |
0.33 |
0.29 |
0.14 |
0.1 |
|
44 |
Hvy. |
0.91 |
0.78 |
0.47 |
0.34 |
0.14 |
0.1 |
0.27 |
0.22 |
0.43 |
0.39 |
0.18 |
0.14 |
|
|
6 (0.1380) |
32, |
Lgt. |
0.72 |
0.59 |
0.41 |
0.28 |
0.11 |
0.07 |
0.21 |
0.17 |
0.33 |
0.29 |
0.14 |
0.1 |
|
40 |
Hvy. |
0.91 |
0.78 |
0.47 |
0.34 |
0.14 |
0.1 |
0.27 |
0.22 |
0.43 |
0.39 |
0.18 |
0.14 |
|
|
8 (0.1640) |
32, |
Lgt. |
0.91 |
0.78 |
0.47 |
0.34 |
0.14 |
0.1 |
0.27 |
0.22 |
0.43 |
0.39 |
0.18 |
0.14 |
|
36 |
Hvy. |
1.1 |
0.97 |
0.57 |
0.43 |
0.18 |
0.14 |
0.33 |
0.26 |
0.5 |
0.45 |
0.22 |
0.17 |
|
|
10 (0.1900) |
24, |
Lgt. |
0.91 |
0.78 |
0.47 |
0.34 |
0.14 |
0.1 |
0.27 |
0.22 |
0.43 |
0.39 |
0.18 |
0.14 |
|
32 |
Hvy. |
1.1 |
0.97 |
0.57 |
0.43 |
0.18 |
0.14 |
0.33 |
0.26 |
0.5 |
0.45 |
0.22 |
0.17 |
|
|
12 (0.2160) |
24, |
Lgt. |
1.1 |
0.97 |
0.57 |
0.43 |
0.18 |
0.14 |
0.33 |
0.26 |
0.5 |
0.45 |
0.22 |
0.17 |
|
28 |
Hvy. |
1.25 |
1.12 |
0.66 |
0.53 |
0.21 |
0.17 |
0.39 |
0.32 |
0.58 |
0.51 |
0.25 |
0.2 |
|
|
1/4 (0.2500) |
20, |
Lgt. |
1.1 |
0.97 |
0.57 |
0.43 |
0.18 |
0.14 |
0.39 |
0.26 |
0.5 |
0.45 |
0.22 |
0.17 |
|
|
rej. |
1.25 |
1.12 |
0.66 |
0.53 |
0.21 |
0.17 |
0.39 |
0.32 |
0.58 |
0.51 |
0.25 |
0.2 |
|
|
28 |
Hvy. |
1.44 |
1.31 |
0.79 |
0.65 |
0.24 |
0.2 |
0.48 |
0.42 |
0.7 |
0.64 |
0.3 |
0.26 |
|
|
5/16 (0.3125) |
18, |
Lgt. |
1.25 |
1.12 |
0.66 |
0.53 |
0.21 |
0.17 |
0.39 |
0.32 |
0.58 |
0.51 |
0.25 |
0.2 |
|
|
rej. |
1.44 |
1.31 |
0.79 |
0.65 |
0.24 |
0.2 |
0.48 |
0.42 |
0.7 |
0.64 |
0.3 |
0.26 |
|
|
24 |
Hvy. |
1.94 |
1.81 |
1 |
0.87 |
0.33 |
0.26 |
0.65 |
0.54 |
0.93 |
0.86 |
0.39 |
0.35 |
|
|
3/8 (0.3750) |
16, |
Lgt. |
1.44 |
1.31 |
0.79 |
0.65 |
0.24 |
0.2 |
0.48 |
0.42 |
0.7 |
0.64 |
0.3 |
0.26 |
|
24 |
rej. |
1.94 |
1.81 |
1 |
0.87 |
0.33 |
0.26 |
0.65 |
0.54 |
0.93 |
0.86 |
0.39 |
0.35 |
|
|
7/16 (0.4375) |
14, |
Lgt. |
1.94 |
1.81 |
1 |
0.87 |
0.33 |
0.26 |
0.65 |
0.54 |
0.93 |
0.86 |
0.39 |
0.35 |
|
20 |
Hvy. |
2.76 |
2.62 |
1.44 |
1.31 |
0.4 |
0.34 |
0.9 |
0.8 |
1.19 |
1.13 |
0.55 |
0.51 |
|
|
1/2 (0.5000) |
13, |
Lgt. |
1.94 |
1.81 |
1 |
0.87 |
0.33 |
0.26 |
0.65 |
0.54 |
0.93 |
0.86 |
0.39 |
0.35 |
|
20 |
Hvy. |
2.76 |
2.62 |
1.44 |
1.31 |
0.4 |
0.34 |
0.9 |
0.8 |
1.19 |
1.13 |
0.55 |
0.51 |
|
|
9/16 (0.5625) |
12, 18 |
Hvy. |
2.76 |
2.62 |
1.44 |
1.31 |
0.4 |
0.34 |
0.9 |
0.8 |
1.19 |
1.13 |
0.55 |
0.51 |
|
5/8 (0.6250) |
11, 18 |
Hvy. |
2.76 |
2.62 |
1.44 |
1.31 |
0.4 |
0.34 |
0.9 |
0.8 |
1.19 |
1.13 |
0.55 |
0.51 |
|
3/4 (0.7500) |
10, 16 |
Hvy. |
2.76 |
2.62 |
1.44 |
1.31 |
0.4 |
0.34 |
0.9 |
0.8 |
1.19 |
1.13 |
0.55 |
0.51 |
